6000w光纖激光切割機
6000W光纖激光切割機自主研發的一款高功率光纖激光切割機,具備超高的穩定性、強大的切割能力、高質量的切割效果等綜合性能。適用于工程機械、船舶、特種車輛、石油化工、壓力容器等領域。標配專用交換平臺,交換速度快,上下料方便,加工效率高;是一款中高端的板材激光切割專用設備,是現代化制造企業常用產品。
產品特點
■機身中部兩個平臺不在同一平面上,可實現快速轉化上下料的功能,節省時間。
■全封閉式設計,能大大減少激光輻射,特別適合對加工環境要求比較嚴格的環保要求。
■交換臺承重性大,可放置8-10毫米的碳鋼板。工作臺周邊設有萬向滾珠,工作臺側面安裝板料夾緊裝置,能牢固地將板料固定在工作臺上,使激光切割時板料不會移動。
■防塵罩采用防火阻燃的材料制成,長時間使也不易折壞、拉斷,同時防止火花燃燒。
■采用知名品牌臺灣YCC的斜齒齒條,臺灣上銀(HIWIN) 的30導軌,德國西門子的電子器件,使用日本松下或安川的驅動電機,保證了機器的工作精度。
■重型機床加速度較快,重復定位精度為正負0.03mm,切割精度可以達到7-8個絲。
技術參數
品型號 | YC-GQ4020 | YC-GQ6020 | YC-GQ6025 | YC-GQ8025 |
激光器功率 | 6000W-20000W(可選) | |||
加工幅面 | 4000mm x 2000mm | 6000mm x2000mm | 6000mm x 2500mm | 8000mm x 2500mm |
加速度 | 0.8-1.2G(根據型號不同有所變動) | |||
移動速度 | 100m/min(根據型號不同有所變動) | |||
定位精度 | 0.03mm | |||
重復定位精度 | 0.02mm |

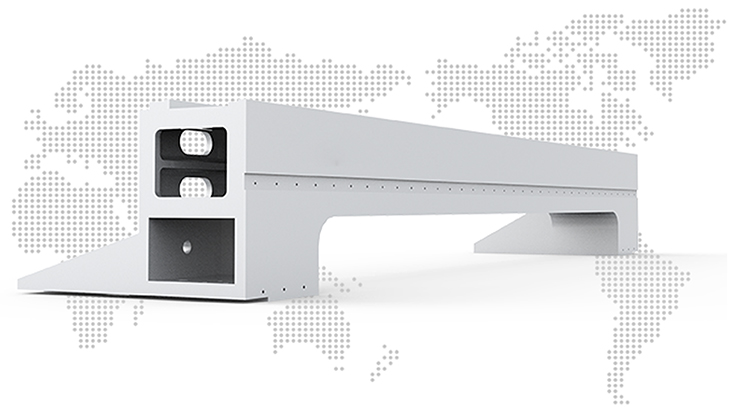

整體鑄鋁橫梁,經人工時效及固溶處理后精加工,是橫梁的 整體性、剛性非常優良,同時具有良好的韌性
重量輕、抗腐蝕、抗氧化、密度小,在滿足精度的前提下, 可實現各類圖形的快速加工
采用高質量碳鋼板焊接,結構穩定,高溫退火處理,消除焊
接、機加工所產生的應力
五軸加工中心精加工,強度高,剛性好

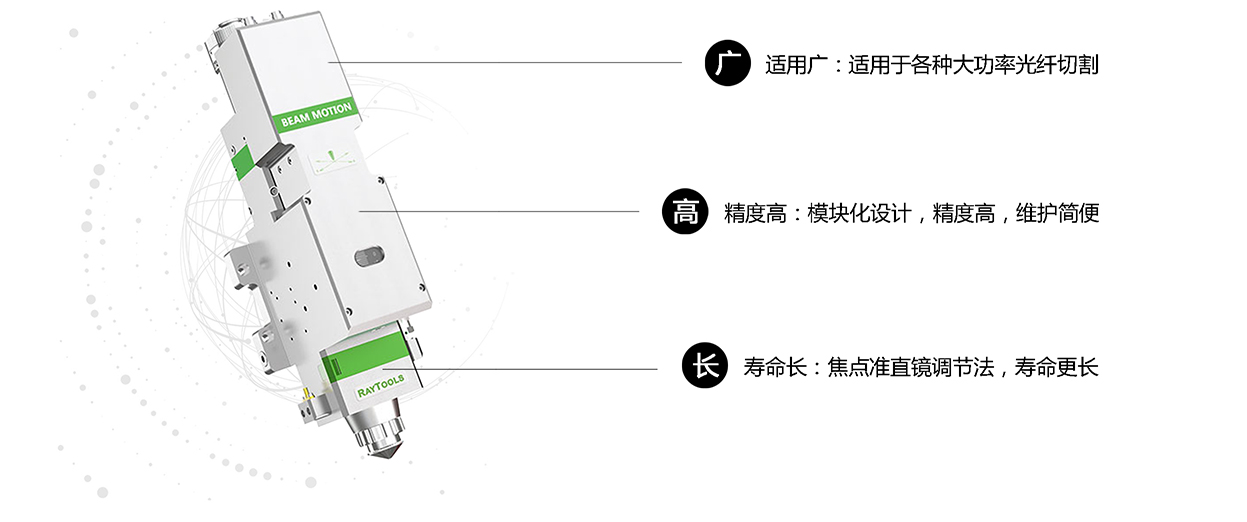

無需手動操作、簡單自動對焦

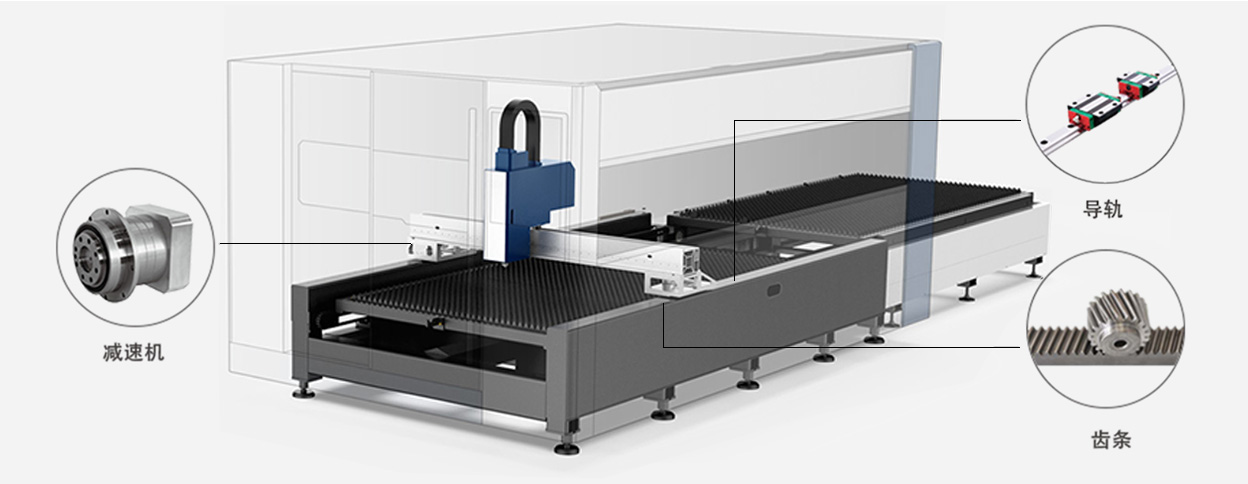

標配日系電機、上銀導軌、YYC齒條,法國摩多利減速器(按客戶要求)。 機床的定位精度為0.02
自動監測橫梁及切割部件運行范圍,靈敏反饋使其迅速停 止,且有固定限位的雙重保障,大大提高設備及人身安全保 障,將客戶使用風險降低。
操作簡單,可遙控機器進行切割、穿孔、移動、標定、 緊急急停等操作。無線手柄控制,自由控制夾持壓力, 方便實用,減少管材變形。
齒輪齒條傳動系統剛性好、精度更高, 節約了上下料等待時間, 相較于傳統的鏈輪鏈條傳動方式 ,它的各方面性能都有顯著提高,快速實現平臺交換。
